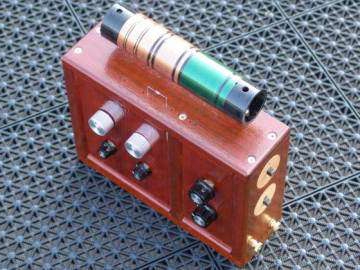

Детекторний приймач своїми руками: схема

У статті буде повністю вивчений детекторний приймач, його основні компоненти та можливості модернізації цього найпростішого пристрою. Для нормального функціонування цього приймача потрібен ретельний підбір елементів з параметрами. Але він дуже вимогливий до конструкції антени та заземлення, що так як у приймача немає джерела живлення. Працює він виключно за рахунок електромагнітного поля, створюваного радіопередавачем. Це є як перевагою, так і недоліком радіоприймача, зібраного за такою схемою. Працювати він може практично вічно, поки будуть вести мовлення радіостанції. Але чутливість у нього вкрай низька, здатний приймати тільки дуже потужні сигнали.

Конструкція антени

Особлива вимога пред'являється до конструкції антени. Саме вона виконує в детекторном радіо функцію джерела живлення. Звідси можна зробити висновок про те, що використовувати детекторний приймач як джерело живлення досить просто. Але є ряд недоліків, від яких не вдасться позбутися. Зокрема, напруга на виході дуже низька, навіть якщо радіоприймач настроєний на частоту передавача сигналу. Іншими словами, не збереш з антени великий потенціал. Але вона повинна забезпечувати стабільну роботу пристрою. Для цієї мети застосовується кілька типів антен, але самим популярним і простим є «довгий промінь». На висоті не менше трьох метрів потрібно підвісити відрізок проводу. Його довжина повинна бути не менше десяти метрів. Причому бажано використовувати мідний кабель в ізоляції з лаку (примітка: такий точно згодом необхідно застосувати в котушці індуктивності). Товщина дроту понад одного міліметра. Як ви розумієте, підвішуватися вона буде в двох місцях, причому краю обов'язково повинні бути заізольовані. В іншому випадку вся енергія буде йти в землю. Проводити ізоляцію краще всього за допомогою керамічних елементів. Провід зниження робиться від одного з країв антени, надійно припаюється до полотна на відстані 30-50 см від кінця.

Заземлення для детекторного радіоприймача

В даному розділі теж можна багато говорити, так як якщо антена – це «плюсовій» провід живлення, заземлення – «мінусовій». І без нього працювати детекторний приймач, своїми руками зібраний, просто не буде. Звичайно, через брак якісного заземлення, можна використовувати водопровідні труби (якщо у вас вони не пластикові), опалювальні, навіть нульовий висновок в розетці. Але з останнім будьте акуратні, краще сім раз перевірте, де знаходиться фаза, інакше ураження струмом не уникнути. Але дозволить спосіб включення в «нуль» розетки зробити детекторний приймач з високою чутливістю і вибірковістю, так як якість заземлення дуже хороше.




Цілком робоча конструкція заземлення для такого приймача – це відрізок труби довжиною близько метра, забитий у землю. З таким же успіхом можна використовувати арматуру (з нею навіть простіше буде працювати). Непогані результати показує залізна плита, закопана на глибину в кілька багнетів лопати. При цьому чим більше площа металевої поверхні плити, тим краще. Іншими словами, можна використовувати будь-який металевий предмет, який надійно закріпити у землі. Зверніть увагу на те, що в жарку погоду потрібно поливати водою місце, в якому знаходиться штир заземлення. Це поліпшить контакт металу з землею. Напрошується ще одна конструкція – обсадні металеві труби у свердловинах можуть застосовуватися в якості заземлення.

Як зробити коливальний контур

Тепер про те, як детекторний приймач своїми руками виготовити за короткий час. Коли у вас є антени та заземлення, можна починати виготовлення пристрою. В першу чергу потрібно зробити коливальний контур. Це котушка індуктивності і конденсатор, включені паралельно. З допомогою цих елементів налаштовується приймач в резонанс з антеною. Зверніть увагу на те, що конденсатор повинен бути змінним. Можна використовувати як з повітряним діелектриком, так і з паперовим. Котушка намотується тим же дротом, який використовувався в антені. Потрібно зробити не менше ста витків на оправці діаметром 3-5 див Щоб згодом був більший діапазон частот, від кожного 25-го витка робите відводи. Простим зміною числа витків ви домагаєтеся зсуву частоти в потрібну сторону. Слід намотування проводити виток до витка, при цьому натяг дроту повинно бути достатнім, щоб нормально працював згодом детекторний приймач. Котушка повинна бути намотана дротом, яка міцно закріплюється на оправці. Її кінці надійно фіксуються, при необхідності можна покрити шаром лаку або епоксидною смолою. Ось і все, тепер до виготовлення та модернізації радіоприймача потрібно перейти.

Збірка пристрою

Ось всі елементи, з яких складається схема детекторного приймача:

Котушка індуктивності.

Змінний конденсатор (ємністю 4-495 пФ).

Постійний конденсатор (ємність понад 3000 пФ). Бажано використовувати ті, які виготовлені з фольги та паперу. Керамічні працювати не будуть.

Напівпровідниковий діод типу Д9. Звичайно, сьогодні такий навряд чи вийде дістати, тому можна замінити на будь-який інший. Головне, щоб він був високочастотним і на основі кристала кремнію. Наприклад, КД502 з будь-яким буквеним закінченням.

Для початку високоомні навушники. Радянською промисловістю випускалися ТОН-2 опір обмотки у них 1600 Ом, вони ідеально підходять для застосування в детекторном радіоприймачі. Згодом буде виготовлений невеликий підсилювач НЧ, тому слухати приймач можна через динамік.

І засоби комутації – затискач типу «крокодил», гнізда та штекери для них.

Мабуть, на цьому збір всіх елементів закінчено, тому можна сміливо зробити радіоприймач за схемою. Вона проста і може виготовлятися без пайки.

Що робити, якщо немає потрібного діода?

Напівпровідниковий діод виконує функції детектора, тому його замінити проблематично. Але є конструкції, які здатні взяти на себе роль детектора. І мова йде не про радіолампи або мікросхеми. Зробити можна детекторний приймач з леза і олівця, вони ставляться замість діода. Всі інші елементи залишаються на своїх місцях. Вам ще потрібно булавка, її потрібно вставити у задню частину олівця. При цьому два елементи повинні бути жорстко пов'язані. Олівець встановлюється до лезу під кутом 30-45 градусів. Недолік такого «детектора» – потрібно часто заточувати кінець олівця. А з тупим він працювати не буде. Але ця конструкція лише для загального розвитку, та на випадок апокаліпсису, набагато простіше виявиться використовувати діод. За відсутністю відповідного з легкістю можна встановити транзистор. Використовувати в ньому потрібно лише один p-n-перехід. Якщо ви читаєте цю статтю, то, швидше за все, знаєте, що існують транзистори p-n-p і n-p-n типу. Звідси і потрібно відштовхуватися, на базу подаєте сигнал з коливального контуру, з колектора знімаєте продетектированний. Заміна напівпровідникового діода знайдена, тепер можна почати удосконалення конструкції радіо.

Удосконалена схема детекторного радіоприймача

Невелике вдосконалення – це впровадження в схему простого підсилювача низькочастотного сигналу. Для нормального прослуховування радіостанцій через головні телефони енергії, створюваної антеною, недостатньо, тому потрібно застосувати схему найпростішого підсилювального каскаду на одному транзисторі з загальним емітером. Для її реалізації вам потрібно обзавестися транзистором типу КТ315 а також кількома резисторами і конденсаторами. Звичайно, трохи ускладниться схема детекторного приймача. З допомогою якого елемента проводиться посилення в даному випадку? Мова йде про транзисторі, коротко схема його підключення описана нижче. На базу необхідно подавати низькочастотний сигнал з виходу радіоприймача). Між колектором і плюсовим проводом живлення включається резистор. Його варто підібрати опір експериментально, але варто відштовхуватися від значення близько 10 кОм. Але базу транзистора потрібно живити від мінуси і плюси. Тому від плюса подається живлення через резистор близько 200 кОм опором (також підбирається експериментально). Між базою і емітером включається резистор близько 5 кОм. Навушники підключаються до мінусового проводу живлення і до колектора транзистора.

Конструкція котушки на феромагнетику

Замість громіздкої котушки індуктивності, описаної вище, можна використовувати більш дрібну. Правда, її потрібно намотати на феритовому стержні. Знайти такий можна в будь-якому старому радіоприймачі, хоч вітчизняного, хоч імпортного виробництва. З цієї причини потрібно згадати і про те, як зробити детекторний приймач з магнітною антеною (з котушкою на феритовому стержні). Провід можна використовувати набагато тонше, відводи від витків робити не доведеться, оскільки змінити індуктивність котушки можна шляхом переміщення витків на стержні. Діаметр дроту 01-015 мм, кількість витків – близько ста. Якщо приймач виготовляється для прослуховування фіксованої частоти, то обмотку можна закріпити на стрижні за допомогою лаку.

Складання додаткового підсилювача НЧ

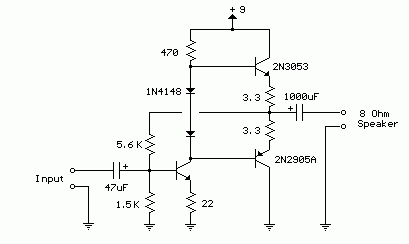

Вище була розглянута схема найпростішого підсилювача низької частоти для радіо, але з її допомогою можна прослуховувати тільки на навушники. Але якщо потрібен громкоговорящий детекторний приймач, доведеться застосовувати сучасні елементи. Звичайно, можна без проблем встановити роз'єм 35 мм на виході радіоприймача, до нього підключати штекер колонок для комп'ютера. Це, мабуть, найкращий вихід із ситуації. Але якщо немає колонок, то простіше зробити невеликий підсилювач на мікросхемі. Підсилювальні складання TDA20032005 прекрасно підійдуть. Вибирати тільки варто з тих, у яких харчування однополярної. Вони чудово працюють з чотирьох - і восьмиомной навантаженням, дозволяють забезпечити широкий діапазон відтворюваних частот, а найголовніше – достатня гучність буде у приймача. Звичайно, вони сприймають на своєму вході навіть найслабші сигнали. Але є один недолік – вони гріються, тому потрібно використовувати додатковий радіатор для охолодження. Варто відзначити, що набагато легше зробити найпростіший детекторний приймач з підсилювачем НЧ на мікросхемі, так як такі конструкції набагато ефективніше виявляються, ніж УНЧ на лампах чи транзисторах. Перші мають потребу в харчуванні анодів (а це мінімум 150 Вольт), а другі просто складні у виготовленні. І якість не завжди гідне.

Підвищення чутливості приймача

Але ось як поліпшити якість самого сигналу, який приймає радіоприймач? А якщо бути точніше, то як збільшити кількість радіостанцій, які ви можете прослуховувати? Трохи часу і ви зробите детекторний приймач з високою чутливістю і вибірковістю. Для цього треба встановити додатковий підсилювач високої частоти. З його допомогою проводиться збільшення амплітуди сигналу без втрати його форми. Виготовити її можна за аналогією з УНЧ на одному транзисторі. Причому в таких конструкціях ефективніше виявляються польові транзистори. Загалом, якщо використовувати біполярні, схема дуже схожа на підсилювач низької частоти.

Установка блоку живлення

Коли набридне міняти батарейки, ви зрозумієте, що необхідне джерело живлення від мережі. Якщо є в наявності сонячна батарея, то її можна використовувати для підзарядки акумуляторів, але якщо ж немає такої, то доведеться взяти готовий блок живлення від якогось побутового приладу. Харчування детекторного приймача можна здійснити, наприклад, взявши блок від антенного підсилювача телевізора, від DSL-модему. Тільки не варто використовувати зарядники від телефонів, так як вони імпульсні. Якщо вже зовсім все погано, то живлення 5 Вольт без праці можна взяти з USB-роз'єму ноутбука або комп'ютера (два крайніх виведення в штекері).

Висновок

Прочитавши цю статтю, ви зможете самостійно зробити найпростіший детекторний радіоприймач. Причому роботу по виготовленню можна провести в прямому сенсі на коліні. Конструкція не вимагає дефіцитних деталей, а вдосконалення можна проводити за допомогою будь-яких компонентів.
