Ректифікаційна колона своїми руками: призначення, пристрій і особливості складання

Ректифікаційної колоною називають пристрій, що відділяє рідини неоднакової температури кипіння. Цей апарат використовується переважно в промисловості. Проте в домашніх умовах можна зібрати такий пристрій, як ректифікаційна колона, своїми руками. Про це далі докладніше.

Принцип дії

Вказаний пристрій працює за наступним алгоритмом:

У бак заправляють сировину, яка містить спирт.

Нагрівають його до кипіння.

В результаті виділяється пар, який конденсується вгорі колони і відводиться в особливий посудину.

Залишилася рідина знову рухається по колу.

Необхідні складові

Якісна саморобна ректифікаційна колона виходить тільки з коректно підібраних матеріалів.




Для процесу складання необхідні:

Труба з нержавіючої сталі завдовжки до 150 см, діаметром до 50 мм, товщина стінки - до 1 мм.

Для виготовлення дефлегматора потрібно термос. Його обсяг повинен бути 0.5 - 075 л.

Перехідники для стикування дефлегматора і труби з кришкою куба.

Утеплювач, за допомогою якого буде здійснюватися термоізоляція насадочного елемента колони.

Трубка діаметром від 4 до 6 мм, щоб виготовити відводи для води і холодильника.

Шматок листової нержавіючої сталі для того, щоб виготовити опорні шайби.

Фторопласт для втулки термометра.

Свердла різного діаметру.

Электропаяльник, потужність якого 100 Вт.

Електрична дриль.

Молоток.

Плоскогубці.

Наждачний верстат або насадка для електродриля.

Газовий пальник.

Напилок.

Наждачний папір.

Флюс, припой (паяльна кислота).

Шланг або гнучка трубка довжиною 6 см.

Термометр.

Перехідник для кранів.

Інструкція по збірці

В даному випадку необхідні наступні дії:

Відрізати шматок труби потрібної довжини. Потім зняти фаски і отторцевать краю.

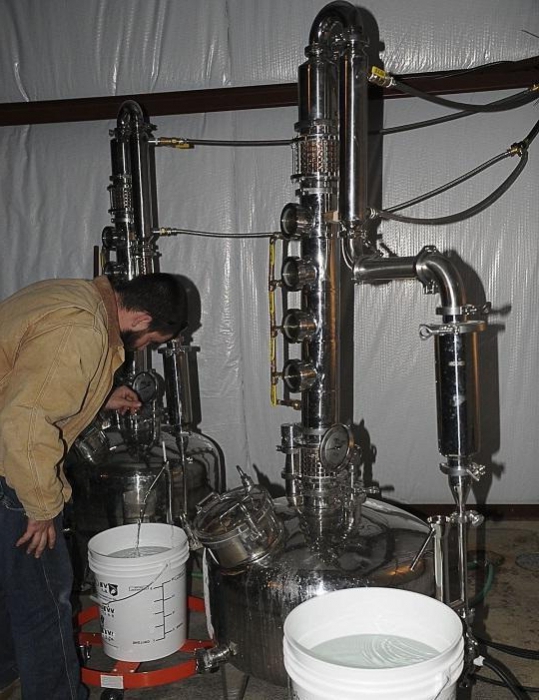

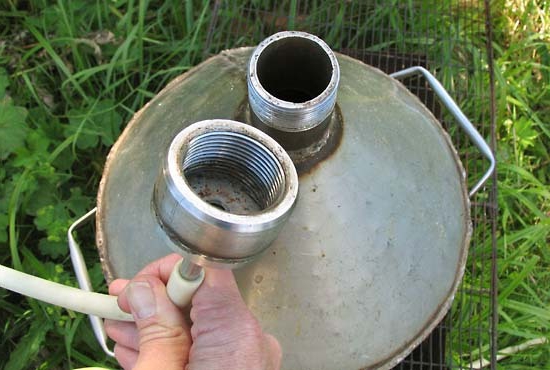

Для з'єднання вузла відбору дистиляту і труби з кришкою пристрою зробити перехідники. В даному випадку потрібна особлива увага. З одного боку наявний перехідник щільно повинен вставитися у трубу, а з іншого - забезпечений різьбленням, крок якої 15-2 мм.

Виготовити для насадки опорні шайби. Їх діаметр забезпечить щільну посадку в трубу. Тому цей параметр отворів повинен відповідати 3-4 міліметрів. Вставити шайбу з одного боку труби. Це важлива дія. У місці, де труба приєднується до ємності, слід припаяти перехідник. При цьому необхідно попередньо ретельно зачистити місце пайки. Залужений перехідник вставляється в трубу. Слід нагріти локус пайки газовим пальником.

Спорудити насадки для колони. Засипати їх в трубу і гарненько її струсити, щоб рівномірно їх укласти.

Вставити в трубу для насадки опорну шайбу. Після цього помістити залужений торець відбору. Нагріти локус спайки. Потім надіти теплоізолятор на трубу.

Тепер треба приступити до розбирання термоса. Зачистите його дно наждачним папером. Це місце потрібно залудити. Із жерсті спорудите дужку, а з сталевого дроту - петлі. Їх значення важливо. Після цього заведіть в отвір скоби петлі і скрутіть за допомогою плоскогубців.

Потім потрібно прибити до стіни вільний кінець дроту, перед цим затиснувши його в лещата. Обома руками взяти термос і різко смикнути. Це потрібно для того, щоб дно злетіло.

Зварювальний шов, що з'єднує кришку і колбу термоса, обточите по периметру. Цю процедуру вважають закінченою до появи невеликого зазору по всьому краю. Відокремте внутрішню колбу термоса від зовнішньої частини.

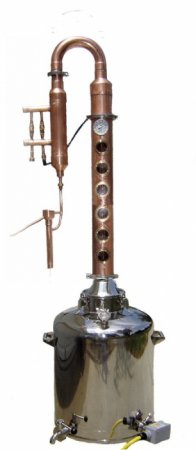

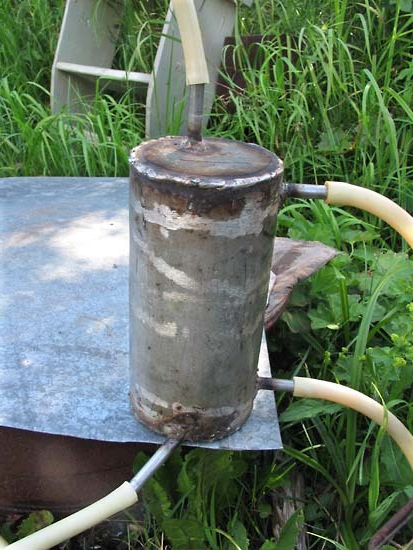

Виготовте дефлегматор. Для цієї мети потрібно зняти дно і вакуумну кришку колби. Робити це треба скрупульозно. У внутрішній колбі по задній стінці в центрі просвердлите отвір, щоб забезпечити доступ повітря всередину. Слід зачистити і залудити місце отвори, після чого в нього вставити трубу і запаяти. По центру дна термоса виконати ще один отвір. Надіти на колбу дно. Припаяти трубку на дно термоса. Це є значущим процесом.

Потім необхідно отлудить горловину термоса і вузол відбору. Після цього їх вставити один в одного і запаяти. Для трубок підведення і відведення охолоджуючої води в нижній і верхній частині зовнішньої колби термоса потрібно проробити отвори. Робити це треба акуратно. Потім необхідно пропоїти місця стиків трубок. Для втулки термометра просвердліть у вузлі відбору дистиляту. Це є важливим. У самій втулці проробіть дрилем отвір по діаметру щупа термометра. Потім вставте туди втулку і вузол відбору.

Після цього необхідно добре промити всі місця спайки розчином харчової соди. Потім слід дефлегматор прикріпити до колони, після чого апарат необхідно знову промити водою.

Міні-варіант зазначеного пристосування

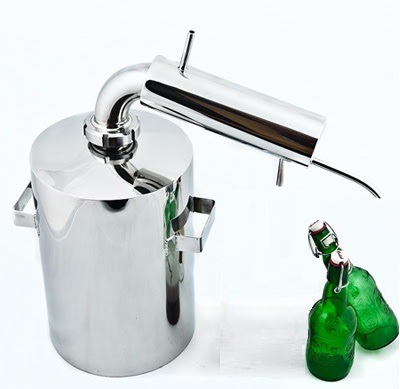

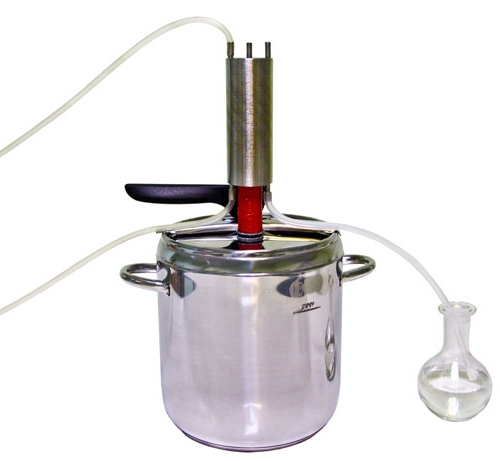

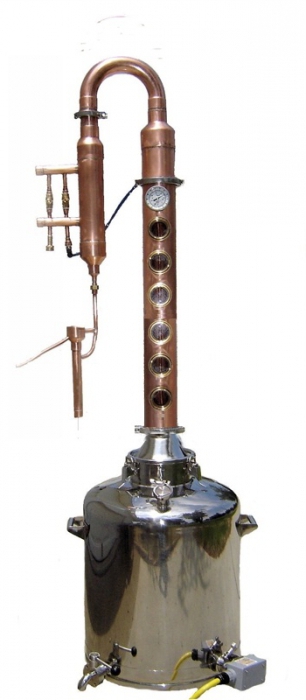

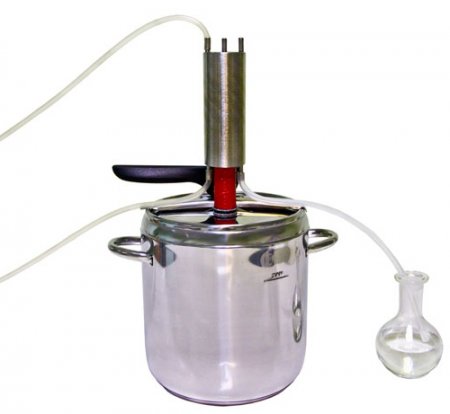

В даний час попитом користується невелика ректифікаційна колона. Пристрій це доступно в збірці і займає небагато місця. Креслення промислового виробництва ректифікаційної колони є складними для звичайних людей. Однак процес вигонки спирту в домашніх умовах може бути значно простіше. Схема ректифікаційної колони промислового формату вимагає безлічі тарілочок для повного очищення кінцевого продукту. Це досить ускладнює процес складання. Для того щоб виготовити такий агрегат, як ректифікаційна колона, своїми руками в домашніх умовах, потрібна наявність підручних засобів. Охолоджувач можна зробити з мідної трубки. Для цього потрібно обмотати нею колону ректификатора. Металеві мочалки роблять з нержавійки. При експлуатації їх ресурс використання в ректифікаційної колоні є довгим. На наявні 10 см труби потрібно взяти по одній мочалці. Медичний затискач від крапельниці можна використовувати в якості краника на виході системи. Схему ректифікаційної колони зазвичай закінчують трубкою для зв'язку з атмосферним повітрям. Тому для цієї мети ідеально підходить тонка медична голка від шприца.

Рада

Якщо коротко пояснити теорію виготовлення спирту і ректифікації, то це насправді багаторазова перегонка браги, здійснювана в противоточних тарілочках. Замість них зазвичай застосовують будь-які елементи з великою площею взаємодії. Для виготовлення в домашніх умовах ректифікаційної колони з діаметром від 3 до 5 см в якості контактного елемента може виступати металева мочалка. Вона повинна заповнювати всі її внутрішній вміст. При роботі ректифікаційної колони повільно стікає вниз дистилят, а вгору піднімаються спиртові пари.

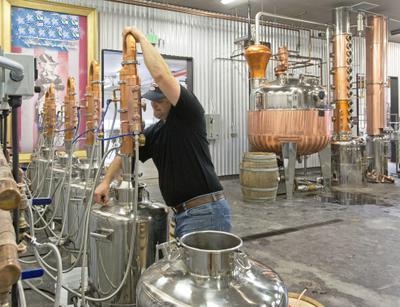

Ректифікаційна колона, своїми руками виготовляється: особливості збирання та перевірки

Окремі моделі даного пристосування передбачають використання кип'ятильника на 220 В і проточної холодної води для охолоджувача. Всі елементи пристосування можуть бути з'єднані між собою за допомогою звичайної пайки. Невеликі відхилення в параметрах при складанні настільки корисного в господарстві апарату мало вплинуть на продукт виходу. Однак для підвищення обсягів спирту слід збільшити в кілька разів розміри ректифікаційної установки. Приміром, півтораметрова труба колони забезпечить вихід до 30 л спирту за кожні 24 год. Після закінчення виготовлення апарату потрібно змастити всі з'єднання мильним розчином і продути. Таким чином, можна побачити непотрібні протікання у вигляді появи бульбашок. Якщо водяний охолоджувач приєднаний до трубки підведення води, після включення на повну силу, попередньо заглушивши вихід, визначають протікання в його системі вже під тиском.

Процес одержання спирту

В даному випадку слід врахувати деякі критерії. Температура, при якій з браги в ректифікаційної колоні в домашніх умовах можна одержати спирт, варіюється в межах від 82 до 84 °C. Це важливо знати. При 98 °C вигонку спирту потрібно припинити. Так як при такій температурі йде повним ходом випаровування сивушних масел. За рахунок багаторазової перегонки спирту досягається більш повне очищення.

Підсумок

Все вищесказане дозволяє зрозуміти, що являє собою дане пристосування. Також з цього можна зробити висновок про те, що ректифікаційна колона своїми руками в домашніх умовах виготовляється без особливих зусиль. Для цього достатньо мати бажання та необхідні пристосування, які знадобляться для створення зазначеного апарату.
