Кріплення крокв до мауерлату без запила односхилого даху, двосхилим даху, в дерев'яному будинку, скобами, цвяхами, куточками

Запорукою довговічності будинку житлового типу або будь-якого іншого призначення стане безпечна і міцна покрівля. Якість монтажу ґрунтується на правильному підборі матеріалів, кріпильних елементів і технології з'єднання вузлів конструкції.

Варіанти кріплення

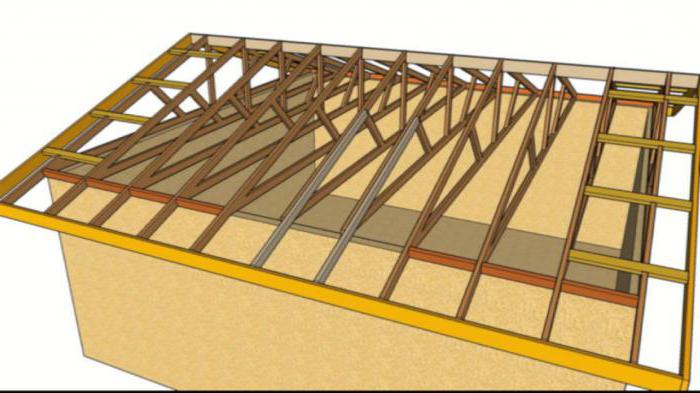

Яка б не була дах, вона припускає наявність декількох основних елементів, серед них можна виділити кроквяний каркас, решетування і покрівельний пакет. Що стосується системи крокв, то вона представляє собою основний опорний елемент даху, який ще іноді називають скелетом. Обрешітка - це ребра, на які встановлюється укривний матеріал. Різновиди кроквяних систем можна звести до двох основних класів, серед них висячі крокви і ті, що називаються наслонними.

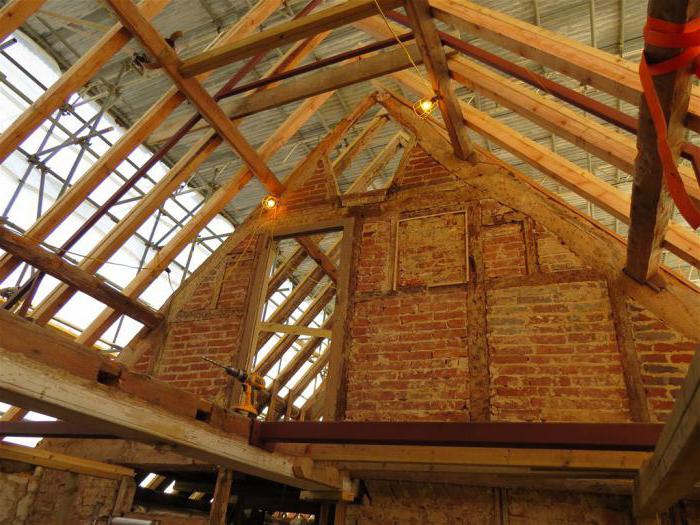

Висячі крокви

Якщо вам необхідно провести кріплення крокв до мауерлату, то важливо знати, що перші з них можуть бути висячими. Вони утворені трикутним жорстким з'єднанням конструкції, яка має вигляд ферм. У їх складі можна виділити брус і кроквяні дошки. Затягування у цьому випадку прибираються на мауерлат. Останній являє собою товстий опорний брус, який надійно закріплено зверху стіни. Як його завдання виступає створення основи для профільного каркаса.

Наслонні крокви

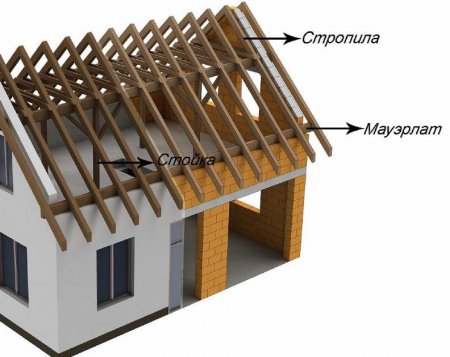

Якщо необхідно провести кріплення крокв до мауерлату, то потрібно пам'ятати про те, що перші з них можуть бути наслонними. При цьому бруси крокв, які розташовуються під кутом, володіють двома точками опори на кінцях, а саме мауерлатів і коньковим брусом. Останній спирається через проміжні стійки на стіну споруди, розташовану всередині. В якості опори може виступити і масивний поздовжній брус.

Варіанти кріплення крокв до мауерлату

В якості особливості будівельного похилого каркаса виступає те, що його складові можуть мати між собою рухоме і нерухоме з'єднання. Якщо мова йде про дерев'яній споруді, то в якості мауерлата виступає останній вінець зрубу або бруса, який відноситься до верхньої обв'язки стін. Якщо є необхідність зробити кріплення крокв до мауерлату, то з'єднання верхніх кінців з коньком роблять шарнірно-рухомою. Це стосується і сполучення нижній частині. Така вимога обумовлена зниженням виникають внутрішніх напружень, які властиві стропильному каркасу. Причиною таких напруг виступають температурні коливання, деформації дерев'яних будівель, усадка будинку, а також нерівномірне навантаження від снігу і вітру. Якщо маніпуляції під коником виробляються на значній висоті, що не дуже зручно, то краще вибрати жорстке з'єднання кроквяних дощок. Для нижніх - решт при цьому залишається свобода переміщення.

Фіксація кроквяної ноги

Коли є необхідність здійснити кріплення крокв до мауерлату, то нижній вузол, як правило, фіксується одним з нижченаведених способів. Технологія може бути розпірною, вона передбачає облаштування нерухомого вузла з'єднання, в цьому випадку упираються крокви в основу бруса жорстко. З'єднання може бути ковзаючим. При цьому кроква буде ковзати по поверхні бруса, утримуючись на ньому виключно за допомогою кріпильних елементів. Обидва способу даних досить широко поширені і мають своїми особливостями.

Різновиди фіксації без запила і з його наявністю

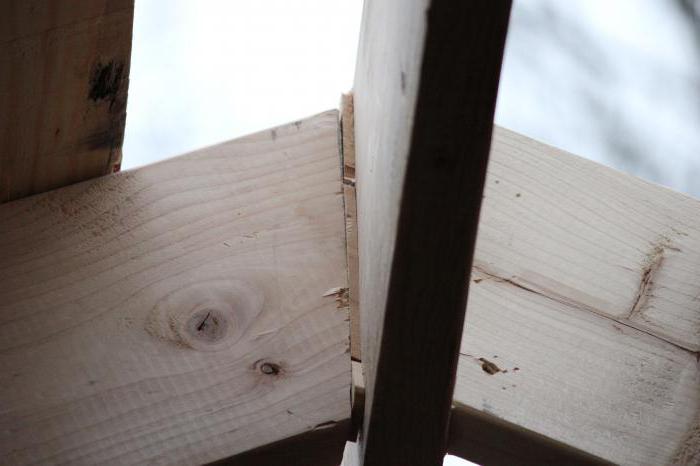

Кріплення крокв до мауерлату без запила застосовується виключно при ковзному сполученні. Кроквяна нога при цьому буде вільно лежати своєї кромкою на поверхні мауерлата. В якості кріплення в даному випадку застосовуються куточки. Даний варіант кріплення не вважається абсолютно надійним при великих навантаженнях з боку покрівлі. З цієї причини його використовують для перекриття прольотів з незначними габаритами. Для того, щоб забезпечити більш надійне сполучення складових нижнього вузла, виробляють випилювання блокуючого зуба-запила. Його можна виконати за певною технологією. Замість запила в кроквах досить часто використовуються упорний брусок, який пробивається для міцності. Якщо було вирішено провести кріплення крокв до мауерлату скобами, запив то слід виконати в кроквяної ноги, а не в мауерлаті. Це виключить деформування і ослаблення.

Різновиди кріплення

Кріплення крокв до мауерлату, фото якого представлено в статті, може здійснюватися за допомогою цвяхів і скоб, у якості найбільш простого варіанту виступає дріт-катанка, яку складають у кілька рядів. Сьогодні на ринку будівельних матеріалів можна знайти кріпильні елементи різних видів. Цвяхи, що застосовуються в з'єднаннях, що виключають розхитування кріплення. Однак для цього слід використовувати кріплення з насічкою або так званий кручений цвях. Якщо ви вирішили використовувати болти і шурупи, під них важливо підкласти шайби або пластини, виготовлені з сталі. Це дозволить запобігти утоплення кріпильних деталей.

Правила здійснення робіт по кріпленню крокв

Якщо проводиться кріплення крокв до мауерлату односхилого даху, то заготівля укладається на коньковий брус її верхнім краєм, тоді як нижній кут слід з'єднати з внутрішнім ребром мауерлата. Використовуючи відрізок дошки, який виступає в якості шаблону, необхідно окреслити на поверхні крокв лінію, яка розташовується паралельно по відношенню до верхньої межі мауерлата. Якщо буде робитися запив, то потрібно з внутрішньої або зовнішньої сторони розмітити наполегливі зуби. Далі проводиться обрізання по лініях. Коли здійснюються запили, слід дотримуватися розмітку кутів для того, щоб забезпечити щільне прилягання всіх елементів дерев'яної конструкції. Коли проводиться кріплення крокв до мауерлату цвяхами, на наступному етапі потрібно встановити елемент на своє місце. Тепер можна зробити фіксацію. Якщо використовуються цвяхи, то їх необхідно встановлювати під кутом через кроквяну дошку брус по два з обох сторін. Якщо було вирішено застосувати скоби, то їх встановлення здійснюється з внутрішньої сторони бруса приблизно в центральну частину. Інший її кінець розгортається на прямий кут у бік крокв, а після забивається в них.

Альтернативне використання кріплення

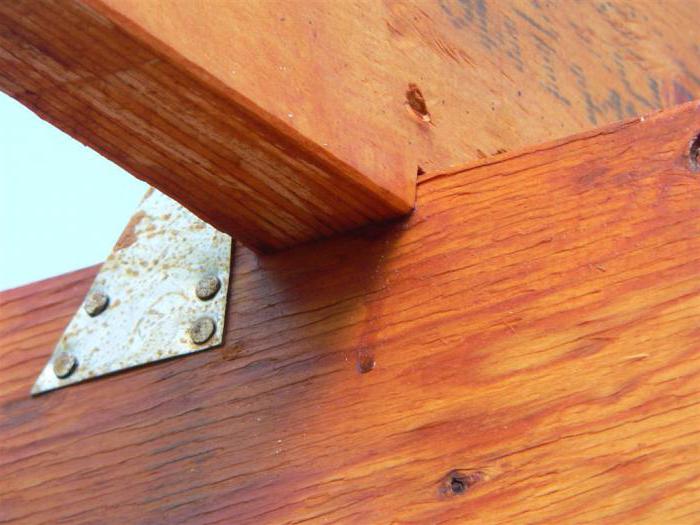

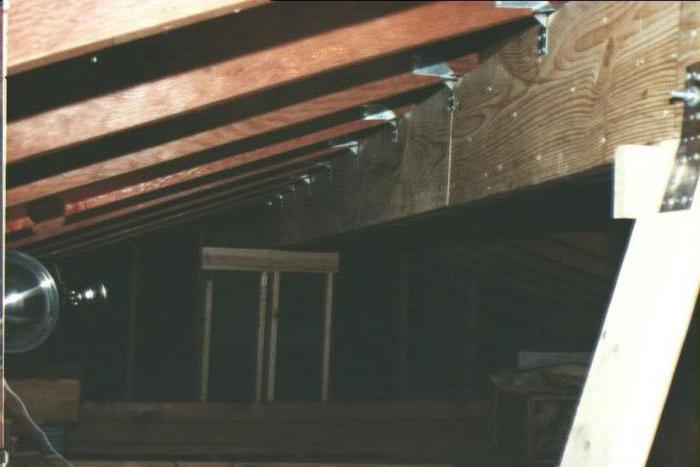

Якщо проводиться кріплення крокв до мауерлату двосхилим даху з використанням дроту-катанки, то її необхідно скласти в чотири ряди, сформувавши хомут. З допомогою нього зовні кроква прикручується до мауерлату. Найбільш часто пару скобами або дротом комбінується з іншими видами з'єднань, при цьому ви отримуєте резервне кріплення. Замість дроту можна використовувати перфоровану монтажну стрічку. Досить часто використовуються куточки. Вони прикручуються шурупами до верхньої межі мауерлата з обох сторін від крокви, потрібно зміцнити куточки до нього. Для того щоб забезпечити більш значну надійність, куточки слід використовувати з двома рядами отворів, а також ребром жорсткості. Натомість куточків Ви можете застосувати спеціальні пластини, які мають розворотом решт на прямий кут.

Рекомендації по зміцненню

Якщо проводиться кріплення крокв до мауерлату куточками, то можна використовувати так звані санчата. Вони володіють гнучкою пластиною. З їх допомогою можна забезпечити надійне сполучення, яке компенсує деформації. Після того, як буде виконаний монтаж нижнього вузла, можна починати з'єднання з коньковим брусом. Зведення покрівлі займає половину всього часу, який йде на будівництво будинку. Матеріальні витрати на неї виявляються приблизно такими ж. Важливо при цьому не допустити навіть найдрібніших помилок, які можуть стати джерелом дуже значних проблем при використанні системи.

Правила здійснення кріплення

Якщо проводиться кріплення крокв до мауерлату в дерев'яному будинку, то слід використовувати виключно якісні елементи. Економія в даному випадку недопустима, так як неякісні метизи не будуть гарантувати створення довговічною і стійкою покрівлі. Запили, якщо вони є, на кроквах потрібно виконувати дуже акуратно, це дозволить уникнути необхідності монтажу додаткових прокладок або вкладишів. Такі деталі допоможуть забезпечити гарний з'єднання, проте краще обійтися без них. Це обумовлено тим, що з часом вони здатні деформуватися і зовсім випасти. Це стане причиною ослаблення всієї конструкції. Крокви рекомендується встановлювати саме на сталеві пластини і куточки. Їх краще всього придбати до початку проведення робіт над дахом. Інакше доведеться зупиняти монтаж на час, що продовжить період проведення маніпуляцій. Однак можна використовувати й інші види кріплень, які були описані вище. Але це буде лише тимчасовим заходом. Для установки бруса в якості найбільш оптимального варіанту виступають цвяхи і саморізи. Для облаштування довговічної конструкції обов'язково використовуються болтові з'єднання за типом шпильок. При установці даху фахівці рекомендують використовувати ковзні кріплення. Така технологія хороша для з'єднання стропил із мауерлатів. Рухливість конструкції виступає обов'язковою умовою. Перед тим, як зафіксувати крокви, необхідно підготувати спеціальні виїмки. Вони здатні забезпечити щільне герметичне прилягання елементів. Для того щоб виїмки були однаковими, слід використовувати шаблони. Якщо скати даху зроблені під різним кутом, в даному випадку шаблони повинні виготовлятися окремо. Якщо в конструкції є запили, то їх глибина повинна бути дорівнює 1/4 ширини кроквяної ноги. Для дотримання цього параметра слід додатково здійснювати точні вимірювання.

Висновок

Коли проводиться кріплення крокв до мауерлату без запила, то важливо забезпечити міцність і стійкість даху при дії сильного вітру. Важливо подбати і про проблему розпираючого зусилля, яке робить значний вплив. Покрівельна система повинна збиратися спочатку на землі. Ця підготовка вважається необхідною. Всі виміри можна буде зробити, а також провести врізки в мауерлаті. В кінцевому підсумку потрібно підігнати і встановити елементи на місці. Готові частини повинні бути встановлені на спорудження по черзі. Купуючи метизи, слід пам'ятати про те, що їх погану якість може стати причиною не тільки перекосів, але і обвалення всієї конструкції. Саме з цієї ж причини не рекомендується використовувати підкладковий матеріал, роблячи з'єднання максимально міцним, так як воно не буде розхитуватися з часом і не стане припускати необхідності проведення ремонту.
