Підключення передньої панелі до материнської плати: схема

Мало хто з початківців користувачів вирішуються на реалізацію процесу складання комп'ютерної системи власноруч. Проте такий «варіант придбання» прийнято вважати найбільш вигідним. Так як користувач сам вирішує, якою саме має бути апаратна конфігурація його обчислювального пристрою. Разом з тим, правильне підключення передньої панелі до материнської плати — це дуже важливий момент у процесі загальної збірки. Деяка хитромудрість згаданої операції вимагає від практика знань і точних дій. Втім, про все детальніше з нижченаведеної статті.

Замість введення: лапки, вилки і штекерні роз'єми

Після того, як ви поставили центральний процесор, відпозиціонували і закріпили головний елемент його охолодження — кулер, вставили в спеціальні слоти планки ОЗУ і оснастили «материнку» жорстким диском (у загальному, встановили важливі компоненти ПК), настає момент, коли необхідно провести підключення передньої панелі до материнської плати. Однак для багатьох початківців користувачів остання операція стає часом просто нерозв'язною. Адже найчастіше системний блок має купу незрозумілих проводів. В деяких випадках їх «количественность» вражає своїм разноцветием і загадковістю призначення. Оскільки не завжди виробник корпусів дотримується загальноприйнятих стандартів, змінюючи маркування кабелів і їх розташування. Втім, всі з легкістю дозволяється, якщо користувач уважно вивчив технічну документацію до придбаного пристрою і точно буде слідувати вказаною нижче інструкції з монтажу.

Елементи запуску і індикація

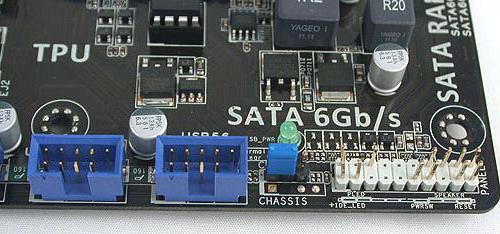

Отже, перш ніж здійснити безпосередній процес - підключення передньої панелі до материнської плати, потрібно провести візуальний огляд головної системної деталі на предмет скупчення контактів штекерного типу. Іншими словами, необхідно з'ясувати, де розташовується коннекторная майданчик, за допомогою якої комп'ютер запускається. Адже більшість «материнок», крім головного вузла запуску/вимикання і перезавантаження, має у своєму, так би мовити, конфігураційному арсеналі і ряд додаткових роз'ємів, про яких також буде обговорено в рамках представленої статті.

Виконуючи підключення передньої панелі до материнської плати Asus (бренд позначений як приклад), знайдіть штекерную площадку, позначену як «Front panel».

Орієнтуйтеся на колірну маркіровку контактних майданчиків та їх позначення.

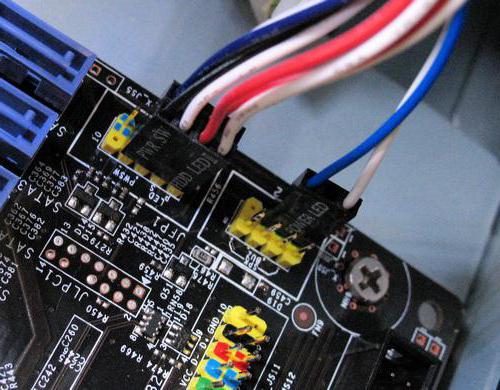

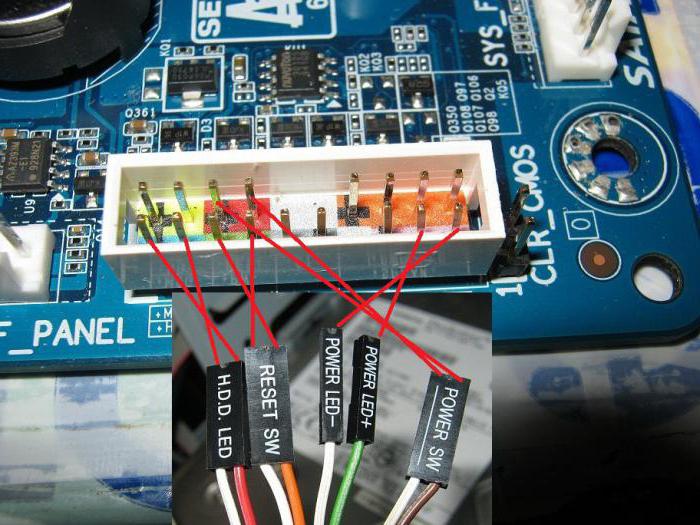

Двох-піновий провід «Power SW» повинен входити у відповідне гніздо, як, втім, і інші кабелі управління: «Reset SW», «HDD LED» і «Power LED». До речі, при підключенні останньої групи контактів необхідно дотримувати полярність (на платі присутні знаки «+» і «-»).

Звуковий датчик «Speaker» приєднується також згідно описаним принципом.

Важливе відступ

Якщо ви з якої-небудь причини переплутали полярність або зробили неправильне позиціонування згаданих елементів управління, комп'ютер може і зовсім не запуститися, або буде відсутня світлова індикація працюючого обладнання.




Тому будьте гранично уважні, виробляючи підключення передньої панелі до материнської плати. Однак не варто надмірно хвилюватися, якщо щось пішло не так. Ви завжди зможете виправити помилку підключення, переставивши неправильно підключені дроти в положення, що відповідає робочій схемі.

Додаткові інтерфейс-роз'єми

Сучасні системні блоки, крім винесених на передню частину корпусу кнопки «Power» і «Reset», часто оснащуються додатковими Audio і USB-портами. У деяких випадках може бути присутнім кард-рідер (пристрій для читання/запису карт пам'яті) і навіть роз'єм IEEE 1394 за допомогою якого можуть підключатися різні периферійні пристрої. У будь-якому випадку для підвищення комфорту роботи на ПК додаткові інтерфейс-роз'єми необхідно активувати. Тобто, перш все, їх потрібно фізично підключити до системної плати і у разі необхідності внести деякі зміни в параметри мікропрограми БІОС. Проте не будемо забігати вперед

Підключення USB передній панелі

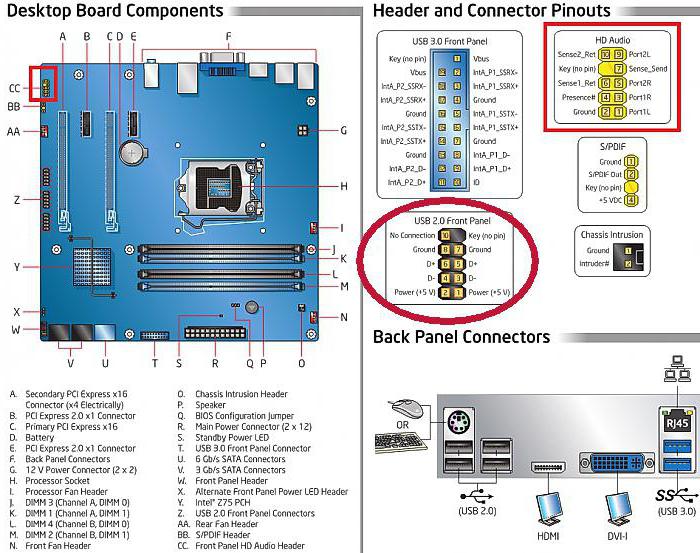

До материнської плати (коли ви її купуєте безпосередньо в магазині) завжди додається технічний паспорт, в якому вказується місцезнаходження певного роз'єму і його призначення. Разом з тим в документації користувач завжди може знайти і графічно відображену схему підключення необхідного пристрою.

Знайдіть на системній платі піновий роз'єм з маркуванням USB. Швидше за все, ви виявите їх кілька. До речі, в багатофункціональних модифікаціях комп'ютерів таких портів може налічуватися до десяти штук.

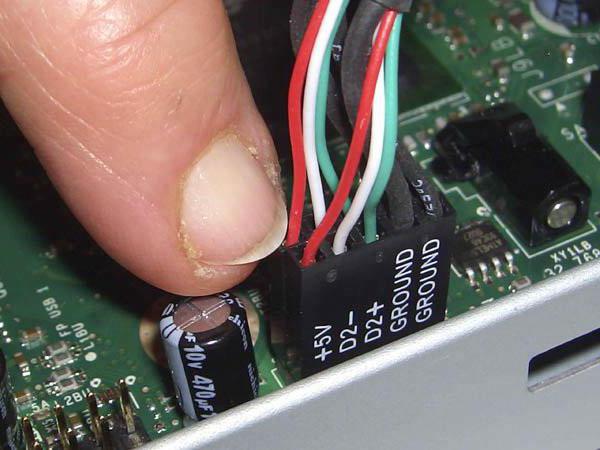

Під'єднайте коннектор, що йде від передньої панелі до девятипиновому гнізда.

Переконайтеся в тому, місця з'єднання пластикових деталей щільно прилягають один до одного.

У тому випадку, коли підключається до плати USB-коннектор не має цілісну структуру, наприклад, має розгалужений на чотири піна кінцевик, скористайтесь нижче інструкцією.

Дозволяємо скрутну ситуацію: USB-"призначення"

Як правило на кожному з чотирьох пінів є своє власне позначення у вигляді напису:

«VCC» — це провід, на який приходить харчування +5 Вольт.

«Data -» або «D -» — дані від'ємного значення.

«Data +» або скорочена «D +» — протилежність попереднього пункту.

«GND» — земля (маса).

Коли користувач здійснює підключення роз'ємів передньої панелі до материнської плати, він повинен пам'ятати, що при неправильно задіяної «распиновке» виникає ризик вивести з ладу будь-якого системний компонент. Як ви розумієте, поспіх і необдумані дії можуть дорого вам обійтися. Тож підключайте кожен провід в строго певне місце на материнському роз'ємі.

«VCC» — перший.

Потім, «Data -».

Третій пін — «Data +».

Останнім йде «GND».

До речі, після «землі» залишається незайнятий пін першого порту, нижерасположенний ряд коннекторів під'єднується згідно вищеописаної інструкції. Однак "зайвого" штирька після маси вже не буде. Як бачите, все просто!

Підключення передньої панелі аудіо до материнської плати

Погодьтеся, зручно, коли з лицьової сторони корпуса ПК розташовані гніздо входу для мікрофона і Audio-вихід для навушників. Однак, незважаючи на простоту безпосереднього моменту підключення додаткової аудіопанель до материнці свого ПК, все ж часто користувач стикається з незрозумілим ефектом — роз'єми не працюють належним чином або ж зовсім не функціонують. Щоб уникнути такої неприємної ситуації або розібратися в істинних причинах «цифрового мовчання», потрібно виконати наступне:

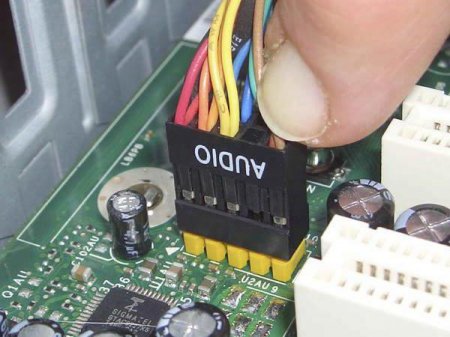

Переконайтеся в тому, що передня аудіопанель відповідає звуковому» стандарту вашої системної плати і підключена до відповідного «F-AUDIO» роз'єму.

Наприклад, якщо ваша материнка підтримує "HD Audio", то, швидше за все, цей параметр вибрано за промовчанням, а значить, зовнішній модуль "AC'97" не буде працювати. Якщо обумовлений умову можна виправити шляхом перенастроювання деяких програмних компонентів, то в разі розгляду вищеописаної ситуації в контексті протилежності потрібно провести повну заміну зовнішнього аудиомодуля. Справа в тому, що стандарт "HD Audio" використовує інші кодеки, ніж "AC'97", і несумісний у використанні з останнім зважаючи на деяких технічних відмінностей.

Як активувати підключення передньої панелі в БІОС?

Досить увійти в прошивку BIOS і знайти відповідний розділ налаштувань аудіопристроїв. Як правило, внести необхідні зміни можна, скориставшись вкладкою «Advanced», і, перейшовши у чек-бокс зміни параметрів «Front panel select», виставити потрібне робоче значення. Варто зазначити, що конкретний виробник обчислювальної техніки оснащує свої пристрої оригінальною версією базової системи. Тому деякі назви пунктів інтерфейсу управління БСВВ можуть бути позначені по-іншому.

Зміни налаштувань в диспетчері звуку

Іноді трапляється так: незважаючи на правильно здійснене (фізично) підключення передньої панелі до материнської плати Gigabyte, приєднані до фронтальним роз'ємів аудіопристрої не працюють. Звукова "заковика" дозволяється наступним чином:

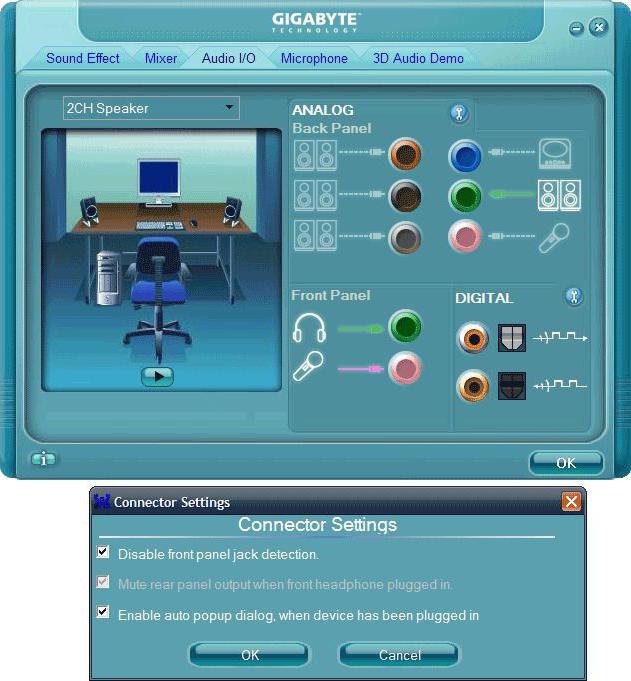

Зайдіть в «Диспетчер Realtek HD» і активуйте опцію «Відключити визначення гнізд передній панелі.

Можливо, в основних налаштуваннях «Параметри роз'єму» необхідно задіяти «пункт», що відповідає звуковому стандарту зовнішнього аудиомодуля.

На закінчення

Отже, якщо у вас, шановний читачу, є схема підключення передньої панелі до материнської плати (а це не важко з'ясувати, заглянувши в технічну документацію свого пристрою), то позитивний результат гарантований. Пам'ятайте, що неправильно задіяний роз'єм може стати причиною «загального» поломки вашого комп'ютера. На цьому - раціональних вам рішень і повноцінних досягнень!
