Струбцина кутова своїми руками

Щоб зафіксувати кут між деталями конструкції, слід використовувати такий інструмент, як струбцина кутова. Її застосовують в домашніх умовах не так часто, але без неї все ж не обійтися. Щоб заощадити кошти домашнього бюджету, існує можливість створити пристосування самостійно. Слід ознайомитися з особливостями і різновидами струбцин, щоб зрозуміти, який інструмент підійде для виконання необхідних дій.

Загальна характеристика

Кутовий струбциною називають певний тип інструменту, здатний зафіксувати деталі в певному положенні. Це необхідно, коли потрібен час для висихання клею або проведення зварювальних робіт. Виконуючи складання меблів, застосовують цей інструмент. Струбцина кутова допоможе без зміщень зібрати всі деталі, просвердлити кріпильні місця в матеріалі. Найчастіше інструмент забезпечує фіксацію складових частин конструкції під кутом 90 градусів. В залежності від типу виконуваних робіт від кутової струбцини, виконаної своїми руками, потрібна певна міцність. Її можуть застосовувати для фіксації теслі, слюсарі, токарі та зварювальники. Навіть просто збирати раму для картини в домашніх умовах слід із застосуванням даного інструменту.




Багато майстра називають струбцину "третьою рукою", що говорить про її важливість і функціональності.

Переваги

Існує кілька переваг такого інструменту, як кутова струбцина своїми руками. Саморобний інструмент важить не дуже багато, що полегшує роботу майстра і при цьому добре фіксує всі необхідні елементи. Завдяки цій властивості струбцину легко переносити з місця на місце, чого не скажеш про звичайних будівельних лещатах. Можна створити досить міцний і довговічний інструмент самостійно. Наприклад, для зварювання створюються кутові струбцини з металу. Необхідна міцність досягається навіть у саморобних варіантах фіксаторів. Зустрічаються такі саморобні струбцини, які перевищують за якістю покупне обладнання. Деталі фіксуються настільки міцно, що вони не прослизають між затискачами. Самостійно допустимо створювати необхідну для роботи жорсткість.




Завдяки всім цим якостям кожен поважаючий себе професіонал повинен мати в своєму наборі саморобну кутову струбцину.

Конструкція

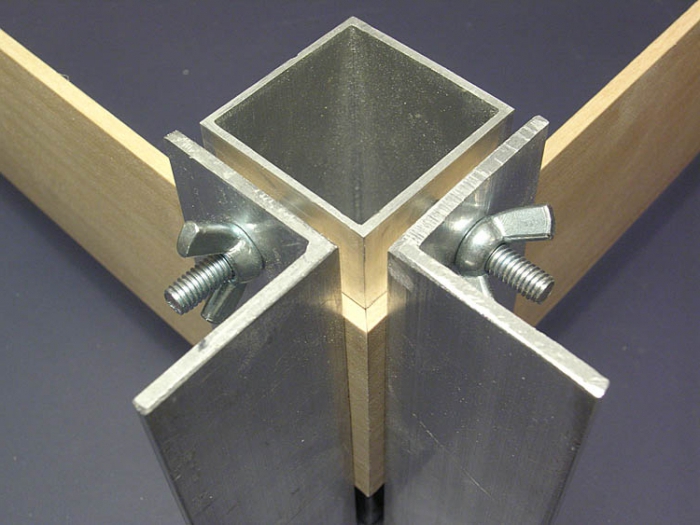

Конфігурація представленого інструменту може відрізнятися, однак є однакові по своїй функціональності частини. Затискач будь кутовий струбцини, зробленої в домашніх умовах, має два упору. Невід'ємною частиною обладнання є блок-затискач. Цей елемент володіє хорошою рухливістю, що дозволяє використовувати його для різного розміру матеріалів. Кутова струбцина своїми руками може мати важільний механізм і гвинт, якщо потрібна хороша жорсткість фіксації. Для столярного інструменту більш слабкого типу затиску допускається використовувати бігунок і планки. Однак рухливість деталей упору є невід'ємною характеристикою будь струбцини.

Вигода саморобного інструменту

Однією з причин, чому люди вирішують створити інструмент самостійно, є дорожнеча заводських струбцин. Гарний набір зажадає витрат сімейного бюджету. Також не вдасться обійтися навіть у домашніх умовах одним розміром такого інструменту, як струбцина кутова. Калібр заводського обладнання змусить купувати струбцини набором. Однак, економія є не єдиною перевагою цього саморобного інструменту. Підібрана під певний тип робіт калібрування струбцини кутовий допоможе краще зафіксувати деталі. Самостійно можна створити необхідну міцність інструменту. У разі коли проводяться роботи носять одноразовий характер, застосовують дешеві, прості матеріали. Сама ж конструкція буде легкою, транспортабельної, а виконуваний процес не вимагає великих фізичних зусиль. Виконуючи більш складні роботи, створені самостійно струбцини виграють перед заводськими їх різновидами. Зібрати обладнання для фіксації металевих деталей нескладно. Цей тип інструмента буде володіти міцністю і підвищеною надійністю.

Дерев'яна кутова струбцина

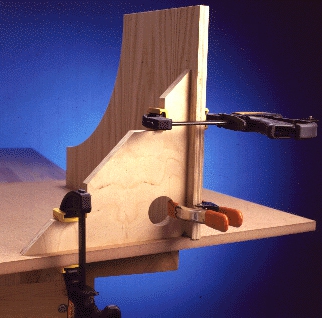

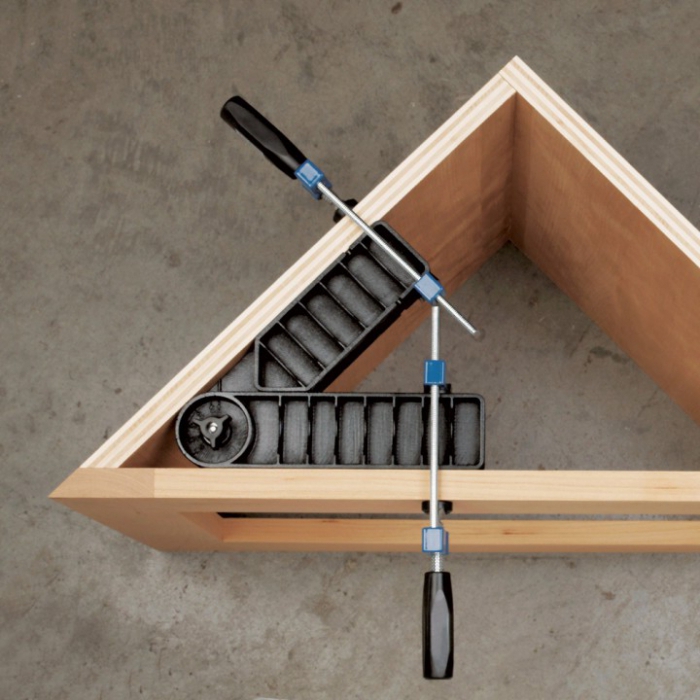

У столярній справі застосовуються інструменти певного типу. Кутова струбцина для меблів також може бути виконана за допомогою підручних засобів. Для цього необхідно володіти хоча б найпростішими навичками роботи з деревом. Спочатку слід підібрати правильний тип матеріалу. Краще всього застосовувати ясен, дуб, березу, бук або граб. Деревина повинна бути вологістю не більше 12 % і не мати сучків, пошкоджень або нерівностей. З такого матеріалу роблять 2 пластини по 20 см завдовжки і 15 см шириною. Їх товщина повинна бути близько 2 см. Ще два бруски мають довжину до 25 см і ширину, товщину 2 см. Знадобляться також кріпильні матеріали. Щоб зібрати кутову струбцину для монтажу меблів, необхідні металеві болти і саморізи. Для максимально якісного складання 2 саморізи мають довжину 20 см, а ще 2 - близько 12 см. Діаметр всіх чотирьох деталей - 5 мм.

Метод складання струбцини з дерева

Кутові струбцини для складання меблів створюються певним способом. Дві довгі рейки розміщуються на столі. Перша укладається ребром вгору, а друга - навпаки. У них дрилем просвердлюють отвори для з'єднання. Одна пластина щільно кріпиться до нижнього бруска. Отвори для кріплення обох деталей повинна збігатися. Паралельно першій пластині кріпиться друга. Для цього використовується проходить через них саморіз. Він буде регулювати ступінь затиску деталі між двома пластинами. На кінцях рейок також просвердлюються отвори. До них кріпляться ще пластинки або пайки. Кут між ними має складати рівно 90 градусів. Для дотримання цієї вимоги знадобиться вдатися до допомоги відповідної вимірювальної техніки. Виконавши монтаж всіх деталей кутовий струбцини для складання меблів, можна перевірити її роботу, закручуючи саморіз для фіксації рівня затиску пластин.

Струбцина з фанери

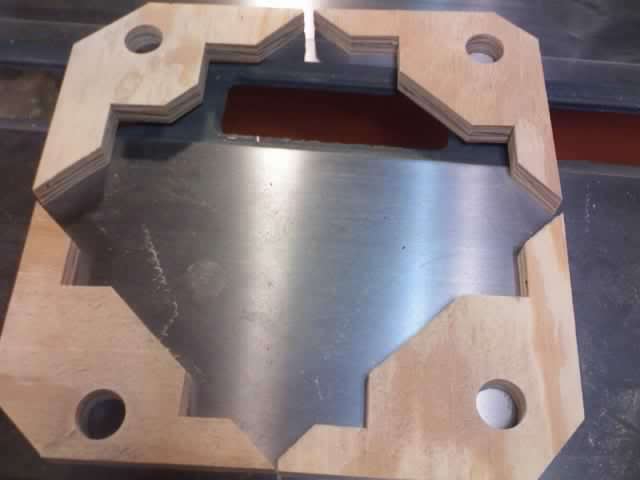

Для одноразової фіксації, не вимагає високої жорсткості, застосовують листи фанери. Це самий простий і легкий спосіб. Як зробити кутову струбцину швидко та безвитратно, відповість технологія застосування цього матеріалу. Перед початком роботи беруться шматки фанери 10х10 см. Квадрати вирізають лобзиком. Товщина фанери повинна бути близько 15 см. Потім слід розмітити квадрати, розділивши заготовки по діагоналі на 2 частини. Слід намітити отвори на відстані 20 см від краю. Між ними повинна бути не менше 8 см, інакше затискачі будуть заважати один одному. Просвердлюються отвори в намічених місцях діаметром 40 мм. Сторона уздовж отворів врізається. Три кута також обпилюються. Це дозволить прибирати надлишки клею під фіксаторами. Струбцина з фанери готова і може використовуватися в роботі.

Струбцина з металу

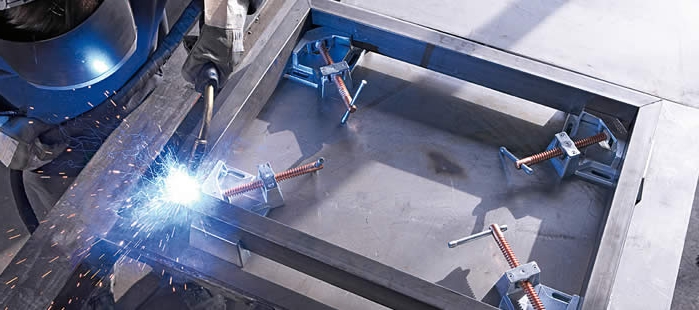

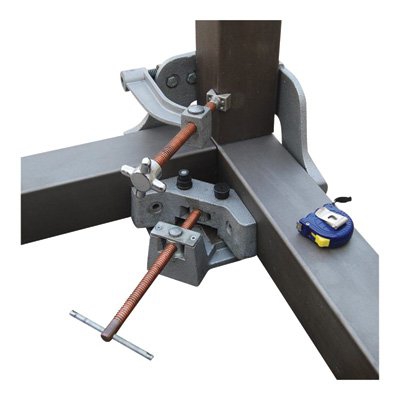

Ще одним варіантом виготовлення струбцини є металевий її тип. Такий інструмент володіє хорошою жорсткістю фіксації і може використовуватися в роботі тривалий час. Струбцина кутова для зварювання обов'язково виконується з металу. З її допомогою фіксують елементи конструкцій під різними кутами, найчастіше 90 градусів. За допомогою металевого обладнання легко виконати попередній монтаж деталей, вирівняти їх відносно один одного. Даний інструмент складається з міцного, надійного корпусу, рухомого механізму. Цей елемент конструкції забезпечує жорсткість фіксації за допомогою гвинта.

Види металевих струбцин

Всі кутові струбцини для зварювання, виконані своїми руками, діляться на два типи:

двокоординатні;

трикоординатні.

Кутова струбцина для зварювання своїми руками дозволяє зафіксувати дві деталі металоконструкції для подальшого їх з'єднання в одному положенні. Найпростіші види обладнання володіють хорошою функціональністю, полегшують проведення зварювальних робіт, роблячи їх більш комфортними. Вбудовані магніти підвищать безпеку праці. Якість швів при використанні струбцини виходить найвище. У поєднанні зі значною економією часу і легкістю проведення маніпуляцій з деталями конструкції цей інструмент просто незамінний для зварювальників.

Струбцина для зварювання саморобна

Виготовити подібний інструмент в домашніх умовах досить нескладно. Для початку потрібно підготувати такі матеріали, як:

сталевий лист 10 мм завтовшки;

гайки у кількості 3 штук;

шайби великого діаметру;

труба з зовнішньою різьбою по розміру гайок.

Саморобна кутова струбцина виготовляється за наступною технологією. З листа стали вирізаються смужки завдовжки 50 см і шириною 4 див Такі заготовки потрібні у кількості 2 штук. До основної частини заготовки приварюється допоміжна у вигляді літери "Г". На короткий край плазом приварюється опорна деталь. Три гайки зварюються разом. Те ж саме слід зробити з шайбами. Гайки розташовуються ребром до рухомої частини. Їх приварюють так, щоб вкручиваемий стрижень проходив паралельно основи інструменту. Потім частини приварюються по зовнішньому краю. Між ними вставляється смужка струбцини. Після цього проводиться зварювання по внутрішньому краю, приєднуючи до частин рухому планку. На край металевого стрижня приварюються великі шайби. Надійна і міцна струбцина кутова готова.

Застосування струбцини в роботі

Проводячи слюсарні, столярні роботи, заготівля надійно затискається між фіксаторами обладнання. Інструмент легко закріплюється на апараті або іншому устаткуванні. Цей інструмент значно прискорює час проведення робіт. Струбцина може замінити одного помічника. Налаштування рухомих елементів дозволить з'єднати деталі під кутом 90 градусів або іншим ухилом при необхідності. Ознайомившись з видами і способами створення такого інструменту, як струбцина кутова, не складе великої праці зібрати її самостійно. Вид конструкції залежить від необхідної міцності фіксації. Застосовуючи різні матеріали для виготовлення затиску, можна зробити як одноразовий інструмент з фанери, так і довговічний варіант з металу. Це корисне і необхідне пристосування як в домашньому господарстві, так і в професійній діяльності.
