Гвинтівка Драгунова. Снайперська гвинтівка Драгунова (СВД)

18-08-2015, 16:51
2 035
0
Снайпери – одна з найважливіших «каст» будь-якої сучасної армії. Від їхніх дій залежить дуже багато, так як в бойових умовах влучний стрілець виводить з ладу ворожих офіцерів і найбільш активних солдатів. Це створює паніку і змушує противника відступити. Не дивно, що вчені приділяють стільки уваги створенню снайперських гвинтівок. З сучасних модифікацій досвідчений стрілок може вразити ціль з відстані 15-19 км! Але практика показує, що першу скрипку в реальному бою грають не такі віртуози снайперського майстерності, а рядові стрільці, в яких на озброєнні стоїть проста і надійна гвинтівка. Драгунов Євген Федорович у свій час створив саме таку зброю.




Нестаріюча класика

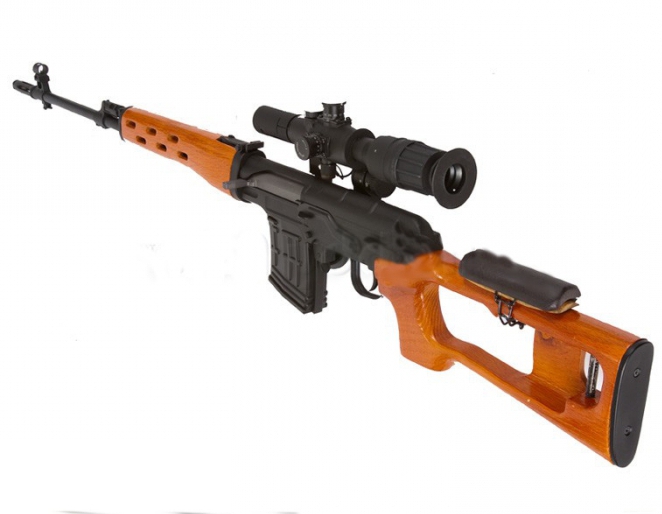

Гвинтівка Драгунова. Снайперська гвинтівка Драгунова (СВД)
У 2013 році виповнилося рівно 50 років з того моменту, як на озброєння радянської армії була прийнята легендарна гвинтівка СВД. У листопаді того ж року з'явилися відомості, що вітчизняні вчені створили комплект модернізації, з яким зброю повинно було увійти в новий комплект «Ратник». Зброя отримує абсолютно новий стовбур, нову кришку ствольної коробки з планкою Пиккатини на ній. Вона значно розширює асортимент можливого «обважування», який може бути встановлений бійцем в будь-який час. Володимир Злобін, який в даний час займає посаду провідного конструктора «Іжмашу», повідомляє, що в конструкцію будуть додані складні сошки і телескопічний приклад.




Зазначені заходи допоможуть значно поліпшити ергономіку зброї. Після всіх цих заходів в руках бійців виявиться практично нова гвинтівка. Драгунов в свій час створив прекрасну, поза всяким сумнівом, схему, але сучасні умови пред'являють до снайперському зброї дещо інші вимоги. В даний час йдуть розмови про створення на базі «драгунка» принципово нових стрілецьких комплексів, які будуть повністю відповідати реаліям 21 століття.

Початок робіт

СВД - досить стара рушниця. Драгунов почав її розробку ще в 1958 році. Точніше, у той час йому було доручено створення принципово нового самозарядного зброї для армії. Вибір був не випадковий, так як Євген Федорович до того часу володів величезним досвідом. Завдяки цьому йому вдалося в найкоротші терміни створити дійсно відмінну і «довгограючу» гвинтівку.

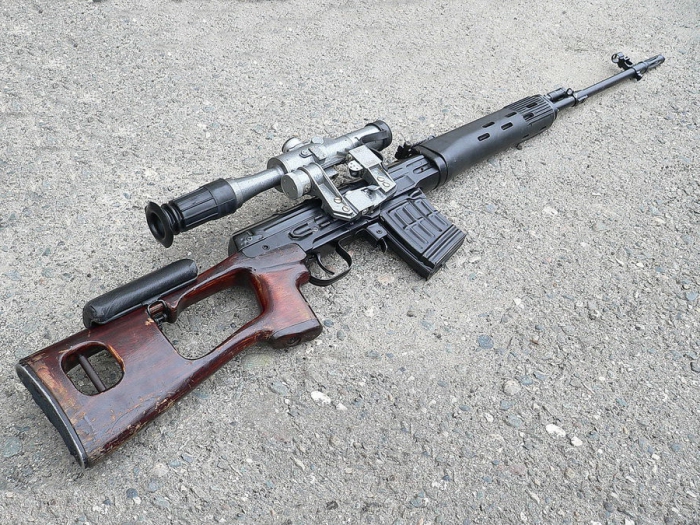

Гвинтівка Драгунова. Снайперська гвинтівка Драгунова (СВД)
Вже на початку 1963 року вона пройшла всі комплекси державних випробувань і була прийнята на озброєння СА. Всього за п'ять років! За півстоліття, що існує ця гвинтівка, вона отримала буквально-таки всесвітнє визнання: до теперішнього часу вона і її клони складаються на озброєнні більш ніж 30 держав! Навіть закордонні експерти кажуть, що у своєму класі ТТХ СВД - найкращі. До речі кажучи, західні зброярі дуже довго не мали ніякого уявлення про устрій цієї гвинтівки. Перші екземпляри потрапили до рук зовнішнього відділу розвідки США тільки в 1980 році, після введення радянських військ в Афганістан.

Основні відомості про пристрій

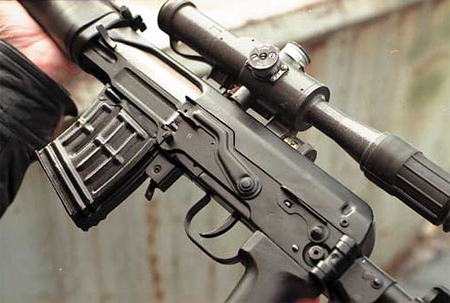

Працює гвинтівка з напівавтоматичним принципом. Порохові гази впливають на автоматику після відведення з каналу ствола. Як і на легендарному АК, замикання відбувається за допомогою повороту затвора. На відміну від дітища Калашникова, використовується три бойових упору. Це позитивно впливає на точність і купчастість стрільби. Експерти вважають, що Євген Федорович зробив би і чотири, і п'ять упорів, але цьому перешкоджали вимоги МО СРСР про максимальному спрощенні конструкції, щоб гвинтівка, у разі необхідності, могла б вироблятися на будь-яких підприємствах. Взагалі непросто створювалася ця гвинтівка! Драгунов стикався з купою взаємовиключних факторів і вимог під час своєї роботи. По-перше, Євгену Федоровичу було доручено створити зброю з високою точністю стрільби, але МО вимагало високої надійності. Доводилося сильно збільшувати зазори між деталями, а це дуже погано впливало на ту саму точність і купчастість Але Драгунів зміг знайти ідеальний компроміс, у результаті чого його зброю і донині здатне конкурувати з найкращими зарубіжними самозарядними гвинтівками. Враховуючи, що СВД, ціна якої в багато разів нижче вартості основних західних аналогів, проводилася величезними партіями, заміни їй не буде ще дуже довго.
Гвинтівка Драгунова. Снайперська гвинтівка Драгунова (СВД)
Слід врахувати і думку провідних вітчизняних експертів. Вони вважають, що ТТХ СВД могли б передбачати створення зброї, що володіє кращою щільністю, якщо б не вимога максимальної уніфікації гвинтівки з АК-47. Це було виправдано з точки зору мінімізації витрат на виробництво, але не надто добре позначилося на характеристиках виробу. Втім, військові снайпери СВД цілком задоволені, так як це зброя займає саме ту нішу, для якого воно і було розроблено. Лише відсутність у стройових частинах істинно снайперської зброї, здатного вести прицільний вогонь на відстань понад 900 метрів, змушує використовувати в цьому амплуа «Драгунова».

Про точності і дальності стрільби

Яка стандартна дальність СВД? Якщо солдат добре навчений, то він може вести вогонь на відстані до 500 метрів. Показники точності при цьому не перевищують 104 кутової хвилини. Такі типи цілей (за умови використання якісних патронів) можуть бути вражені на наступному відстані: головна мішень – 300 метрів, грудна фігура – до півкілометра, поясна фігура – до 600 метрів. Біжить снайпер може «зняти» на відстані до 800 метрів. На гвинтівку встановлюється добре себе зарекомендував приціл СВД ПСО-1 який теоретично дозволяє вести вогонь на 1300 м. Але на практиці на цій відстані можливо потрапити тільки в групові цілі або використовувати гвинтівку в цілях ведення турбуючого вогню. Тут важливо розуміти ось що: гвинтівки Драгунова (СВД) не відносяться до снайперському зброї у сучасному розумінні цього слова. Чоловік, озброєний нею, здійснює підтримку стандартної мотострілецької роти на відстані до 600 метрів. Стрілець пригнічує вогневі точки, "знімає" гранатометників та вогнеметників, не даючи їм підійти до БМП і танків на дистанцію прицільного пострілу. А тому нерозумно порівнювати СВД і «Баррет». В тих же американських військах активно використовується аналогічне їй зброю (подекуди можна зустріти навіть старі М14), причому ніяких претензій до нього не пред'являється.

Принцип роботи та етапи створення

Як ми вже говорили, на озброєння гвинтівку прийняли ще в СРСР у 1963 році. Державний конкурс стартував в 1958 році, тоді ж його виграв авторський колектив зброярів, очолюваний Євгеном Федоровичем. Необхідно відзначити, що в конкурсі брав участь сам Калашников. Михайло Тимофійович представив на суд комісії гвинтівку, створену на базі звичайного АКМ, переробленого під вогонь одиночними і з посиленим стовбуром. Але конструкція Драгунова, ні в чому не поступаючись дітищу Калашникова за надійністю, була набагато точніше і густіше. Врахувавши побажання членів комісії, зброяр створив свою легендарну СВД.

Патрони і приціл

Гвинтівка Драгунова. Снайперська гвинтівка Драгунова (СВД)

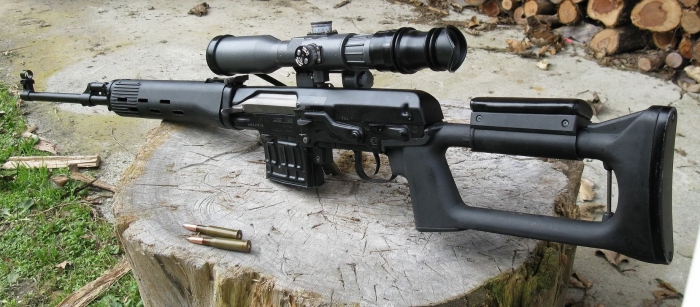

Так як характеристики стандартних патронів, які існували до того часу, Драгунова не задовольняли, був створений спеціальний, снайперський тип. У цьому випадку куля СВД має сталевий сердечник із загартованої сталі, що значно покращує балістику і характеристики пробивання. Незважаючи на це, гвинтівка може використовувати всю номенклатуру патронів 762х54 мм (стандартний калибр СВД), які були створені в СРСР і РФ. Звичайно, стрільба кулеметними боєприпасами показує вкрай погані результати. Справа тут у відверто погане ВТК для цього типу боєприпасу, коли в патронах однієї і тієї ж партії виявляються абсолютно різні порохові навішування. Грає свою роль і більш низька якість самого пороху. Це призводить не тільки до падіння дальності, купчастості і точності, але і до підвищеного забруднення і зносу зброї. У звичайному випадку приціл СВД - ПСО-1. Його створили в 1963 році спеціально під дітище Драгунова, причому ПСО довгий час був одним з найбільш досконалих прицілів у всьому світі; він довгий час проводився радянською промисловістю величезними партіями. Особливістю цього виробу була вдала сітка прицілювання, яка дозволяла вносити правки на горизонтальне відхилення «на ходу», не вдаючись до коригувань за допомогою бічних маховиків. Це значно підвищує ймовірність успішного пострілу і позбавляє від необхідності зміщувати зброю з лінії прицілювання.

Стрілянина

Мало хто про це пам'ятає, але калибр СВД допускає використання експансивних патронів типу JSP і JHP. Вогонь - тільки одиночний. Патрони подаються з отъемного коробчатого магазина, який вміщує рівно десять патронів. Зброя оснащується полум'ягасником з п'ятьма прорізами, який не тільки значно знижує помітність стрілка в нічний час, але і оберігає ствол зброї від забруднень. У конструкції є гвинтівки і газовий регулятор. З його допомогою можна відрегулювати силу відкату рухомих частин зброї, що сприятливо позначається на довговічності і СВД. Ціна ж самої гвинтівки і запасних до неї частин така, що вона виявляється практично «вічного». Вкрай важлива особливість для масової, призовної армії.

Приклад, укорочений варіант

Приклад - жорсткого, скелетного типу. Іншою особливістю СВД є розташування запобіжника, а також ствольна коробка, виготовлена простим і дешевим методом штампування. Від більшості аналогічних гвинтівок вона відрізняється ще і штатним штик-ножем, що йде в комплекті зі зброєю. За весь час експлуатації солдати однозначно вказували лише на один недолік - довжину. Якщо б мова йшла про класичної снайперської гвинтівки, ця величина здавалася б абсолютно нормальним, але для мотопіхоти, особливо ВДВ, вона була зайвою.
Гвинтівка Драгунова. Снайперська гвинтівка Драгунова (СВД)
А тому час війни в Афганістані була створена СВДС зі складним прикладом, оснащена полум'ягасником укороченого типу. Слід зазначити, що сьогодні в більшості стройових частин експлуатується саме цей варіант. Крім того, згодом тульське КБ створило модифікацію СВУ (ОЦ-03). Це та ж СВД, але перероблена за схемою "булл-пап". Зберігаючи колишню довжину стовбура, вона набагато коротше оригіналу. Втім, у військах від цього різновиду в захват не прийшли: вона має меншу прицільною дальністю і більш вираженою віддачею з підкиданням стовбура. Автоматичний режим, який був родзинкою тульської розробки, в реальності виявився марним через страхітливою віддачі і малої ємності магазину цього варіанту СВД. Характеристики СВУ (ОЦ-03) не задовольнили також бійців спеціальних підрозділів МВС і ФСБ (для яких вона, загалом-то, і створювалася). В основному їх не влаштовують характеристики стандартного патрона 762х54г. Справа в тому, що куля цього патрона володіє дуже високою пробивною силою, що для дій у місті та інших населених пунктах неприйнятно, так як цей чинник може призвести до загибелі або тяжких поранень цивільних осіб.

Принцип дії автоматики

Порохові гази відводяться з каналу ствола через спеціальний отвір. Затвор, замикаючий стовбур, рухається проти годинникової стрілки. Ми вже говорили, що СВД оснащується трьома бойовими упорами, але це не зовсім так: у ролі третього використовується досилатель патрона. Це рішення дозволило значно збільшити площу бойових упорів, не нарощуючи їх кількості. Результатом такого конструкторського рішення стала кучная стрільба з СВД з високою точністю останньої.
Гвинтівка Драгунова. Снайперська гвинтівка Драгунова (СВД)
В газову камеру частина потрапляє частина порохових газів, які йдуть слідом за кулею, після чого тиск створюване ними просто відкидає газовий поршень назад. Разом з ним йде і затворна рама. У цей момент відбувається відкриття стовбурного каналу за допомогою повороту затвора, стрелянная гільза викидається, а затворна рама ставить спусковий курок на бойовий взвод (автоспуск). Поворотний механізм відправляє газовий поршень з рамою в їх початкове положення, а затвор за допомогою третього упору посилає в патронник новий патрон з одночасним закриттям каналу останнього. Затвор повертається вліво. Бойові упори при цьому заходять у спеціальні виступи, вирізані в стінці ствольної коробки. Як зброю, СВД відрізняється крайньою простотою і технологічністю виготовлення. Це і донині робить честь Євгену Федоровичу.

Принцип твори нового пострілу

Солдатові, щоб вистрілити, потрібно просто заново натиснути на спусковий гачок. Як тільки він звільняється, його тяга і зачіп витягують шептало, воно повертається і роз'єднується з бойовим взводом. Курок завдає удару по ударнику, той наколює капсуль патрона. Так відбувається новий постріл. Якщо він був проведений за допомогою використання останнього патрона, коли затвор рухається назад, піднімається спеціальний упор, за який він чіпляється і фіксується в крайньому задньому положенні. Простіше кажучи, бойова СВД має затворну затримку, за відсутність якої деякі лають той же АКМ.

Інші думки фахівців

Для свого часу, як вважають збройові експерти, гвинтівка мала чудові ергономічні показники: вона відмінно збалансована, як влита сидить в руках, доводячи стрілку впевненість, її легко утримувати на лінії вогню. Якщо в ролі стрільця виступає дійсно тренований солдатів, то за хвилину він може зробити аж до 30 прицільних, вивірених пострілів. Якщо ж говорити про зауваженнях, що стосуються її довжини і практичної далекобійності, то всі ці моменти ми обговорювали вище. Ця гвинтівка використовувалася у всіх збройних конфліктах, в яких брав участь СРСР, а потім і Російська Федерація, починаючи з 1963 року. За цей час її високо оцінили і зарубіжні військові експерти, внаслідок чого клони «драгунова» і його похідні опинилися на озброєнні більше трьох десятків країн по всьому світу. Таким чином, СВД (характеристики якої були розглянуті в статті) як і раніше залишається легким, надійним і поширеним зброєю, яке повністю справляється з тими завданнями, для виконання яких воно створювалося.

Крупнокаліберна модифікація

Окремо хотілося б зупинитися на крупнокалиберном варіанті легендарної гвинтівки - СВДК. Цю зброю було розроблено як раз-таки з метою позбутися від деяких недоліків прабатька, залишивши незмінними інші характеристики. Зокрема, конструктори хотіли досягти більшої прицільної давності і ймовірності ураження цілей в бронежилеті. Замість звичайного патрона 762*54 мм, який використовується у звичайній СВД, був обраний боєприпас калібру 93*64 мм (9СН/7Н33). Взагалі, цей патрон унікальний для військової практики, так як спочатку це був 93*64 Brenneke, використовувався виключно в мисливських цілях. Вперше він з'явився в Німеччині. Сталося це в 1910 році. Автором був Вільгельм Бреннеке, причому розробка велася для гвинтівки Маузера з ковзаючим затвором. Аналог такого патрона досі використовується у вітчизняних мисливські карабіни "Тигр-9", "Лось-9". У отриманого зброї дуже багато спільного зі стандартною СВД. Звичайно, є певні відмінності в деталях, але пов'язані вони з іншим патроном. Так, у СВДК є більш важкий стовбур, масивний штампований магазин, а також сошки з кріпленнями. Останній елемент значно збільшує вагу зброї, до чого далеко не всі стрілки відносяться однозначно. Одним подобається підвищена стійкість, інші скаржаться на підвищену стомлюваність.
Гвинтівка Драгунова. Снайперська гвинтівка Драгунова (СВД)
У будь-якому випадку дана зброя широкого поширення у військах не отримало. «Винен» виявився патрон Бреннеке. Справа в тому, що його основні позитивні якості розкриваються на дистанції до 300 метрів. На цій відстані прекрасно себе показує стандартна СВД З збільшенням відстані різко падає точність і купчастість, так і пробивні якості нового боєприпасу виявилися куди нижче необхідного. Втім, проти супротивника в бронежилеті цей патрон показав себе непогано, так що перспективи у зброї все-таки є. Однак поки що краще себе показує модернізована СВД. Огляд гвинтівки на цьому можна вважати закінченим. У нашій статті ми постаралися розглянути всі позитивні і негативні сторони зброї, яке нещодавно відзначило свій півстолітній ювілей.
